落錘沖擊試驗機的組成部分是哪些

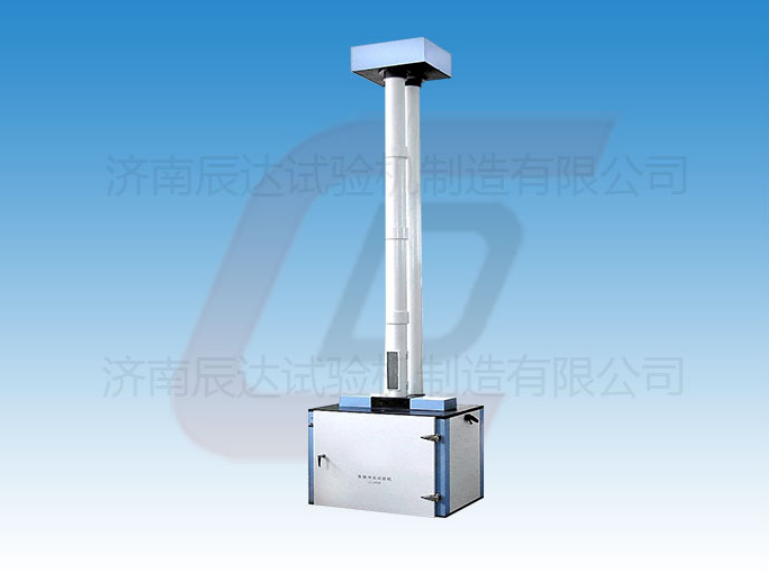

落錘沖擊試驗機可用于測定各種管材和板材的耐外沖擊性能，也可用于硬質塑料板材。其能量測量范圍為300J，可進行A法、B法、C法三種試驗。半自動氣動夾緊裝置與下落高度計算機自動控制及落錘的升降均為該機的重要特征。它主要由落錘沖擊試驗機單片機部分和計算機控制部分組成，以下將詳細介紹這兩個部分。

一、落錘沖擊試驗機單片機部分

落錘沖擊試驗機采用的是80C51單片機。單片機的程序中，設置的輸入端口有5個，分別為：橫梁上升、橫梁下降、錘頭定位、沖擊、取消。橫梁上升對應的輸出為電機正向轉動，帶動絲杠，將橫梁向上移動。

橫梁下降對應的輸出為電機反向轉動，帶動絲杠，將橫梁向下移動。錘頭定位對應的是一系列的電機行為及信號傳輸:錘頭定位開始后，先電機正轉，使橫梁上升，上升一段距離后停止上升，電機反轉，橫梁開始下降，當錘頭接觸沖擊試件后，稱重傳感器的力值驟減，此時電機立刻停止轉動，并標記此時的橫梁位置為0點。在整個運動過程中，電機的轉速較慢，以保證有充足的控制時間。

沖擊對應的輸出為橫梁上抓住落錘的機械爪張開，釋放落錘。取消對應的輸出為中斷錘頭定位。此外，單片機負責采集沖擊試驗機中各個傳感器的信號，并將這些信號轉化成數值傳輸給計算機，在與計算機連接后，通過計算機可以實現(xiàn)對上述五種輸入的控制。單片機同時還控制著一個報警燈，負責在實驗人員操作錯誤或者計算機報錯時給出提示。在單片機使用中，尤其要注意對信號的防干擾。在Z落錘沖擊試驗機試驗系統(tǒng)中，單片機作為重要的信號中轉站，必須要保證信號的準確性和完整性，盡量避免受到外界的干擾。各個信號傳輸線必須使用屏蔽線，且盡量縮短信號傳輸距離，避免信號線附近有強電或其他較強信號的干擾。

二、落錘沖擊試驗機計算機控制部分

計算機以Visual Studio 2012 為基礎，通過VB.NET 語言編寫程序，完成與單片機的連接，實現(xiàn)對單片機各項功能的控制，以及對從單片機中獲取的各個傳感器的數值進行存儲，并通過程序對這些數值進行處理，將所需要的數值顯示在計算機界面。
